Semi-Rigid Kabel für kryogene Anwendungen

Dämpfungsarme Semi‑Rigid‑Kabelkonfektionen für ultratiefe Temperaturumgebungen

Kryogene semirigide Kabel bieten eine zuverlässige, verlustarme Signalübertragung über alle thermischen Stufen eines Kryostaten hinweg und unterstützen sowohl einkanalige Leitungen als auch Systemarchitekturen mit hoher Dichte. Ihre Leistungsfähigkeit ist auf sorgfältig ausgewählte Materialien zurückzuführen – darunter CuNi, CuBe, Edelstahl und NbTi –, die jeweils ein optimales Verhältnis aus Wärmeleitfähigkeit, elektrischen Verlusten und mechanischer Robustheit für Umgebungen mit extrem niedrigen Temperaturen bieten. Als Massenware oder vorgebogene Varianten erhältlich ermöglichen diese Kabel eine präzise mechanische Integration und definierte Verdrahtungswege, die für moderne Kryogenik- und Quantencomputer-Anlagen unerlässlich sind.


Kontakt

Haben Sie Fragen?

Wir unterstützen Sie gerne. Senden Sie uns eine Nachricht oder finden Sie Ihre lokale Ansprechperson:

languageStandorte weltweit
Standorte anzeigen

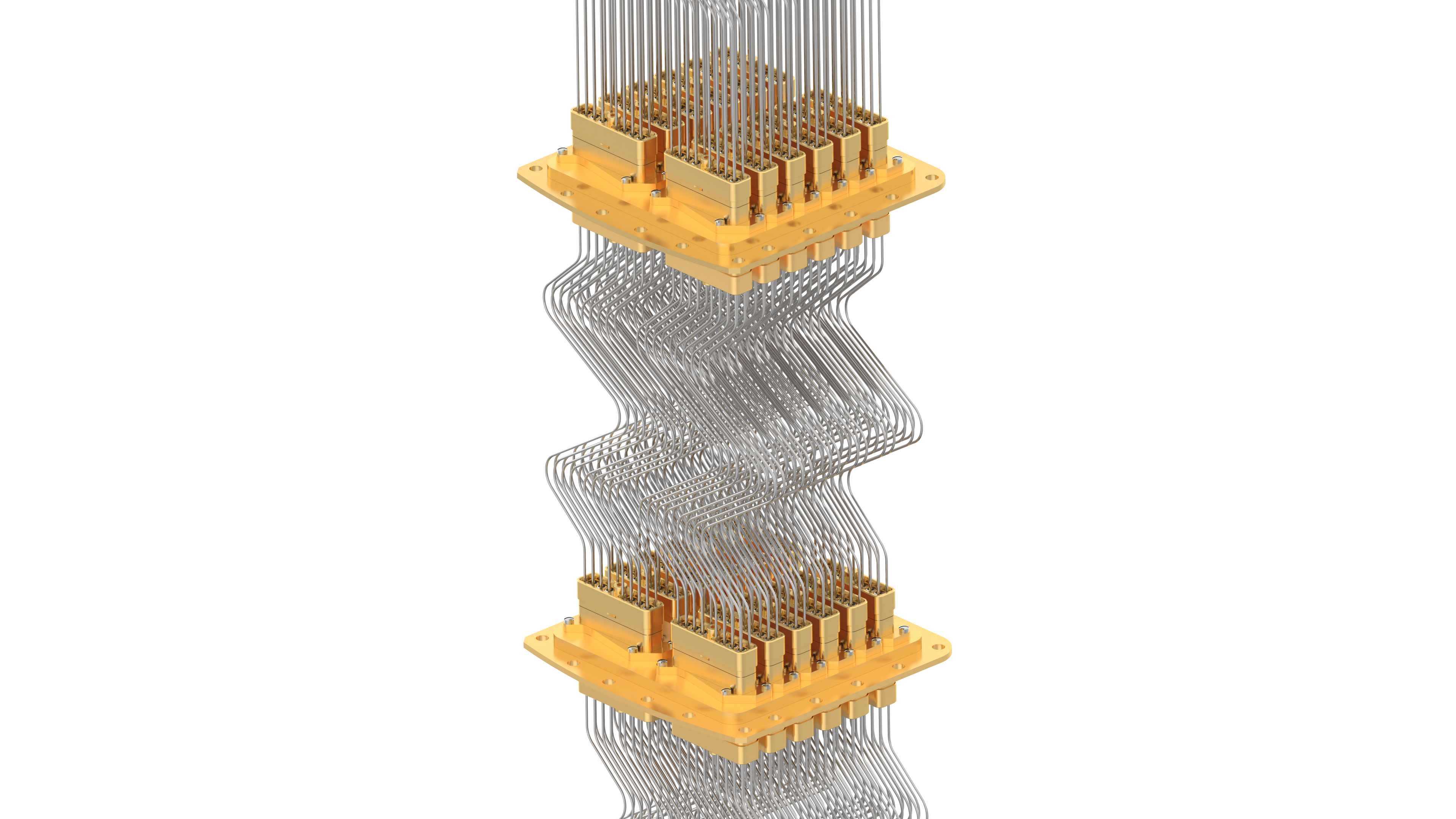

HS RF MXP cryo harness Coaxial assembly_1

Produktübersicht

Semirigide Rohkabel, 0,034-Zoll

keyboard_arrow_up

Semirigide Kabel, 0,034 Zoll, in Grosspackungen sind für Quantencomputing und Kryostat-Anwendungen konzipiert, bei denen die Materialauswahl entscheidend für eine optimale Leistungsfähigkeit bei tiefen Temperaturen ist.

Standard‑Lieferlängen: 2 m (CuNi, CuBe, SS) und 1 m (NbTi)

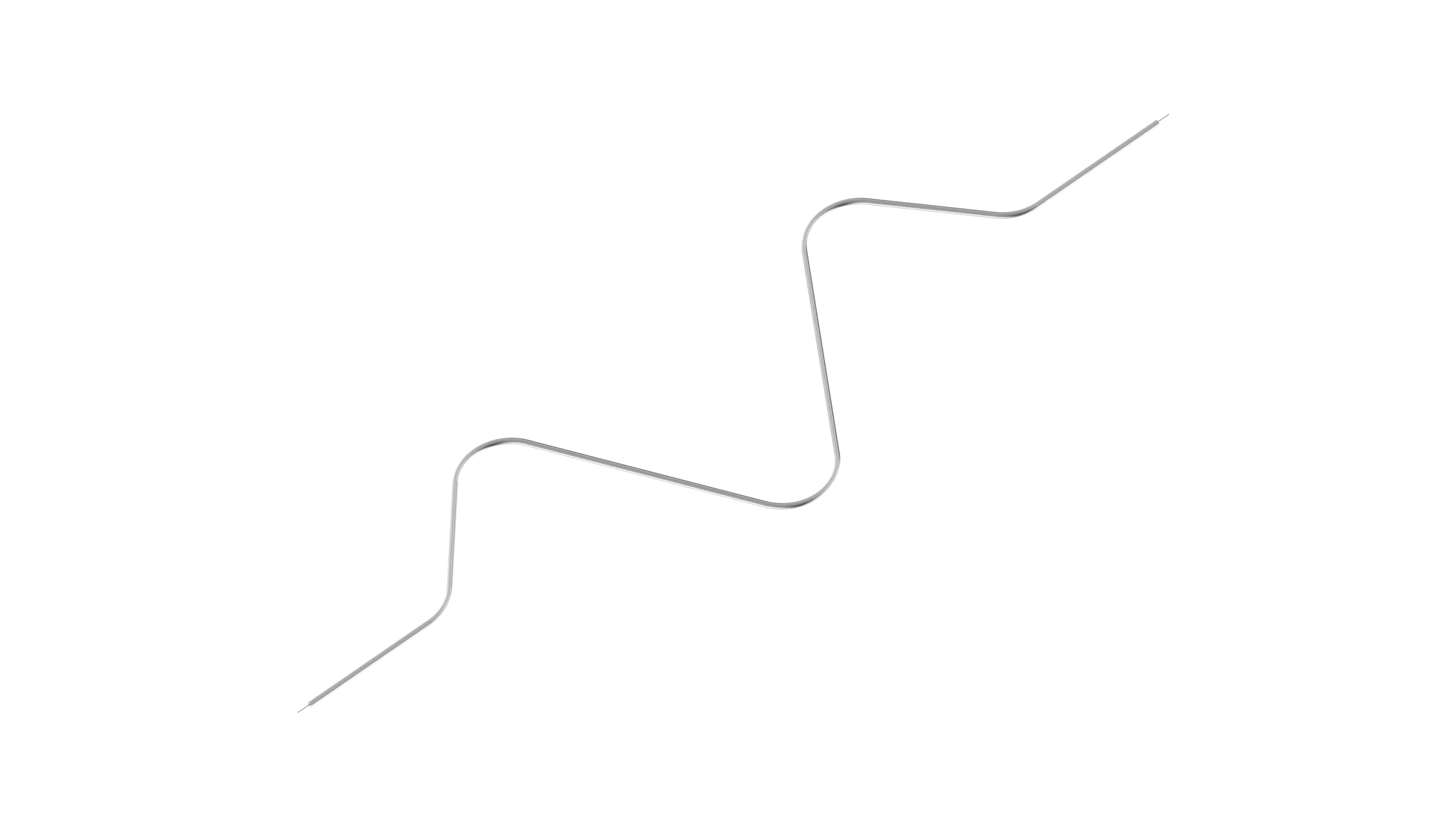

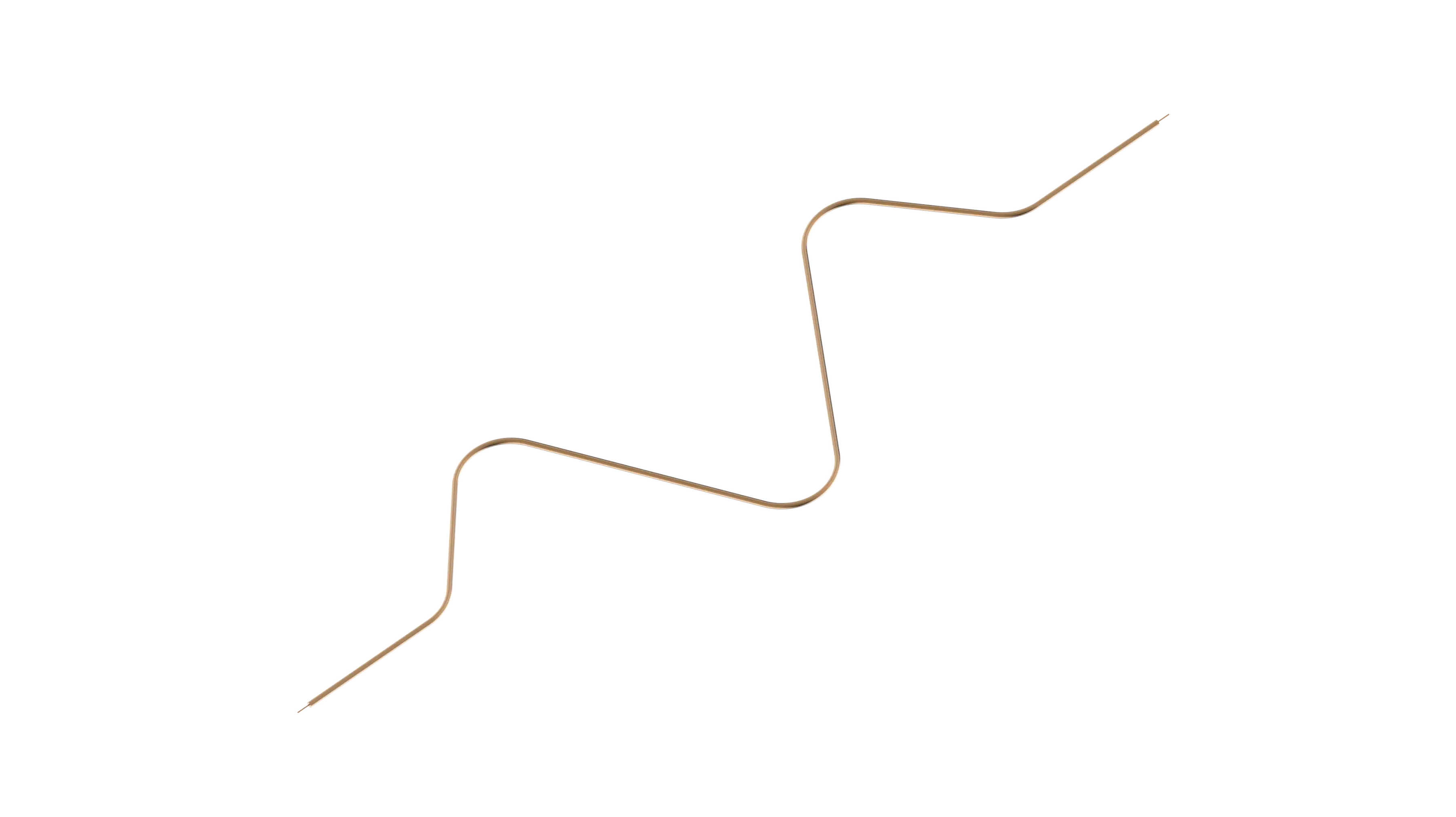

Vorgebogene semirigide Kabel, 0,034 Zoll

keyboard_arrow_up

Vorgebogene und zugeschnittene semirigide Kabel sind für die hochdichte Verkabelung von Kryostaten unerlässlich, da sie eine präzise Verlegung und zuverlässige Installation ermöglichen. Unser Standard-Biegeverfahren gewährleistet bewährte mechanische und elektrische Zuverlässigkeit unter kryogenen Bedingungen.


Standard‑Lieferlängen: 300 oder 450 mm

Auf Anfrage sind auch individuelle Biegungen möglich.

Kundenspezifische semirigide Kabel-Assemblies, 0,034 Zoll

keyboard_arrow_up

Wir bieten individuell angepasstes Kabelbiegen nach Ihren exakten Zeichnungen an und nutzen dabei sowohl präzise manuelle Handwerkskunst als auch automatisierte CNC‑Technologie, um eine gleichbleibend hohe Qualität sicherzustellen – vom Prototypen bis hin zur Grossserienproduktion.

Unser Angebot umfasst vollständig montierte Lösungen mit einer Vielzahl von Verbinderoptionen, von einkanaligen SMA‑Verbindern bis hin zu hochdichten MXP‑Konfigurationen. Jede Lösung wird durch ein umfassendes Lifecycle‑Management und spezialisiertes Technik-Know-how unterstützt, um eine gleichbleibend hohe Leistung zu garantieren. Mit einem globalen Fertigungsnetzwerk bieten wir Kunden weltweit robuste Lieferketten, lokalen Support und zuverlässige Lieferungen.


Lieferlängen: kundenspezifisch nach Kundenanforderung

Materialvergleich und Leistungsmerkmale



Material
Wesentliche Eigenschaften
Wärmeleitfähigkeit (4K)
Einfügedämpfung bei 4K und 10GHz
Einfügedämpfung bei 300 K (25°C) und 10 GHz
Montagemethode für kundenspezifische Kabel

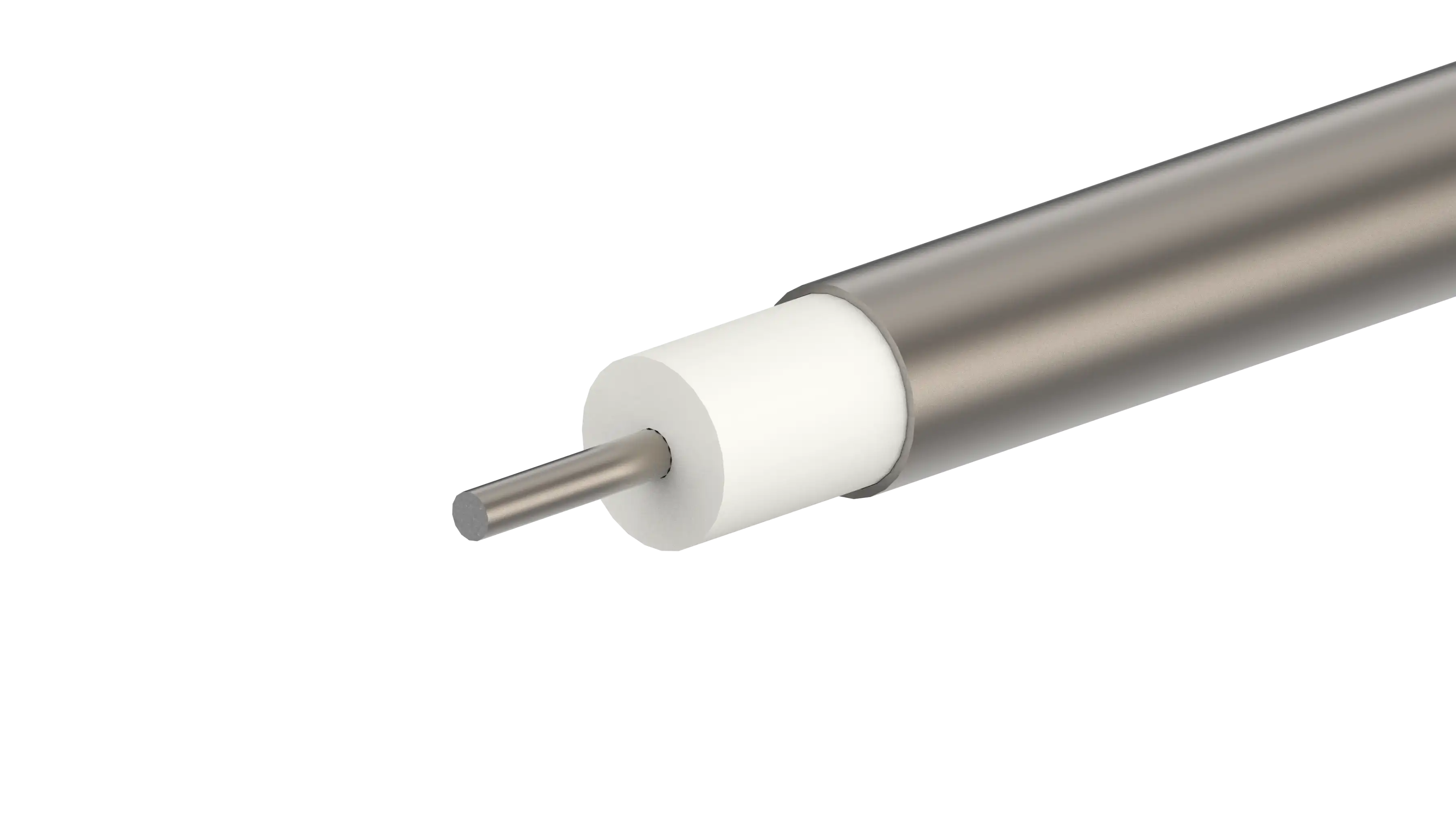

Kupfer-Nickel(CuNi)
Gute thermische Isolation mit moderaten elektrischen Verlusten
70 × 10⁻⁶ W·cm/K
6.5 dB/m9,58 dB/mLöten (bleifrei und bleihaltig möglich)

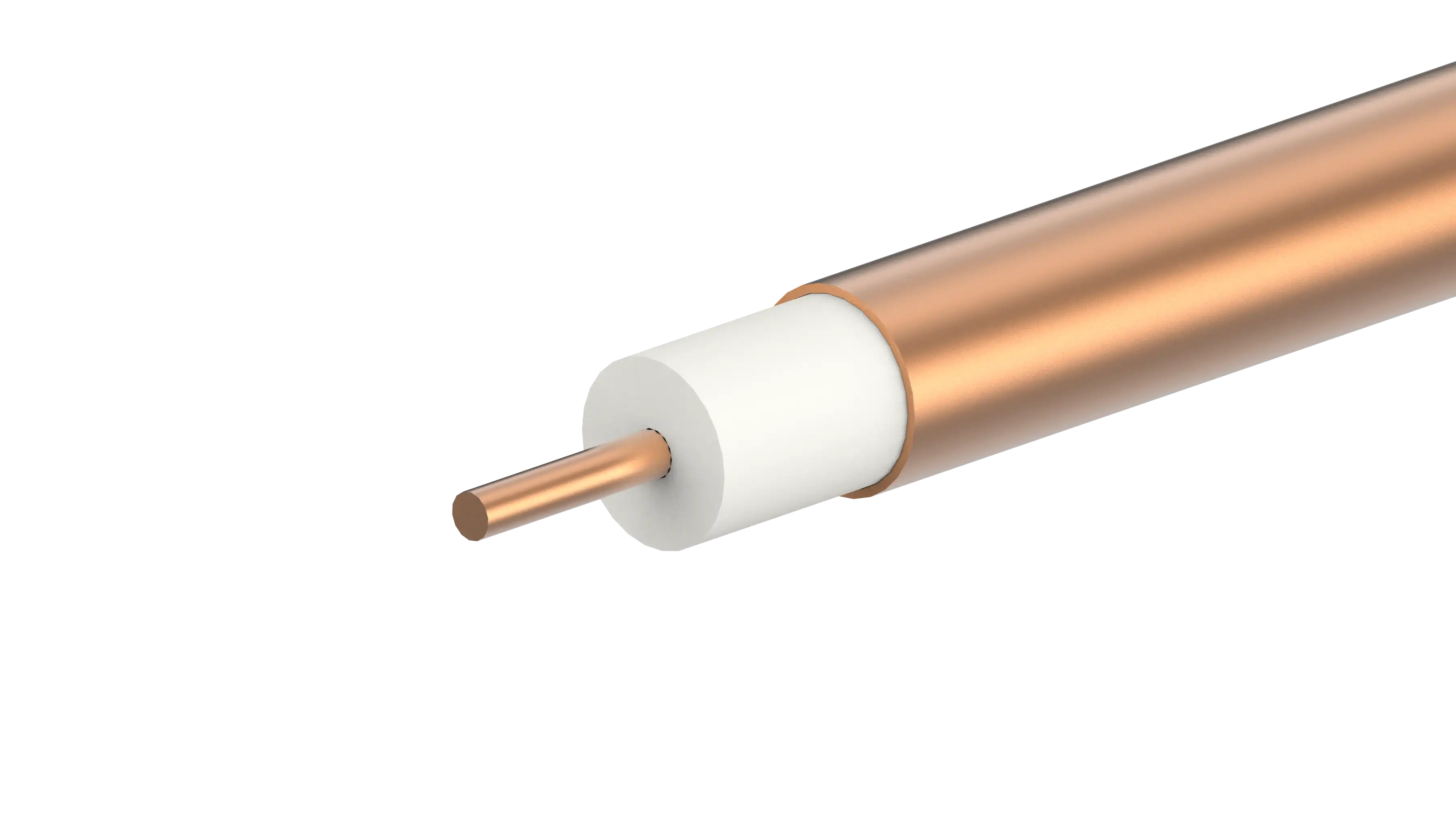

Kupfer Beryllium (CuBe)
Hervorragende elektrische Leistung mit höherer Wärmeleitfähigkeit
50 × 10⁻⁶ W·cm/K
10.5 dB/m
11.5 dB/m
Löten (bleifrei und bleihaltig möglich)

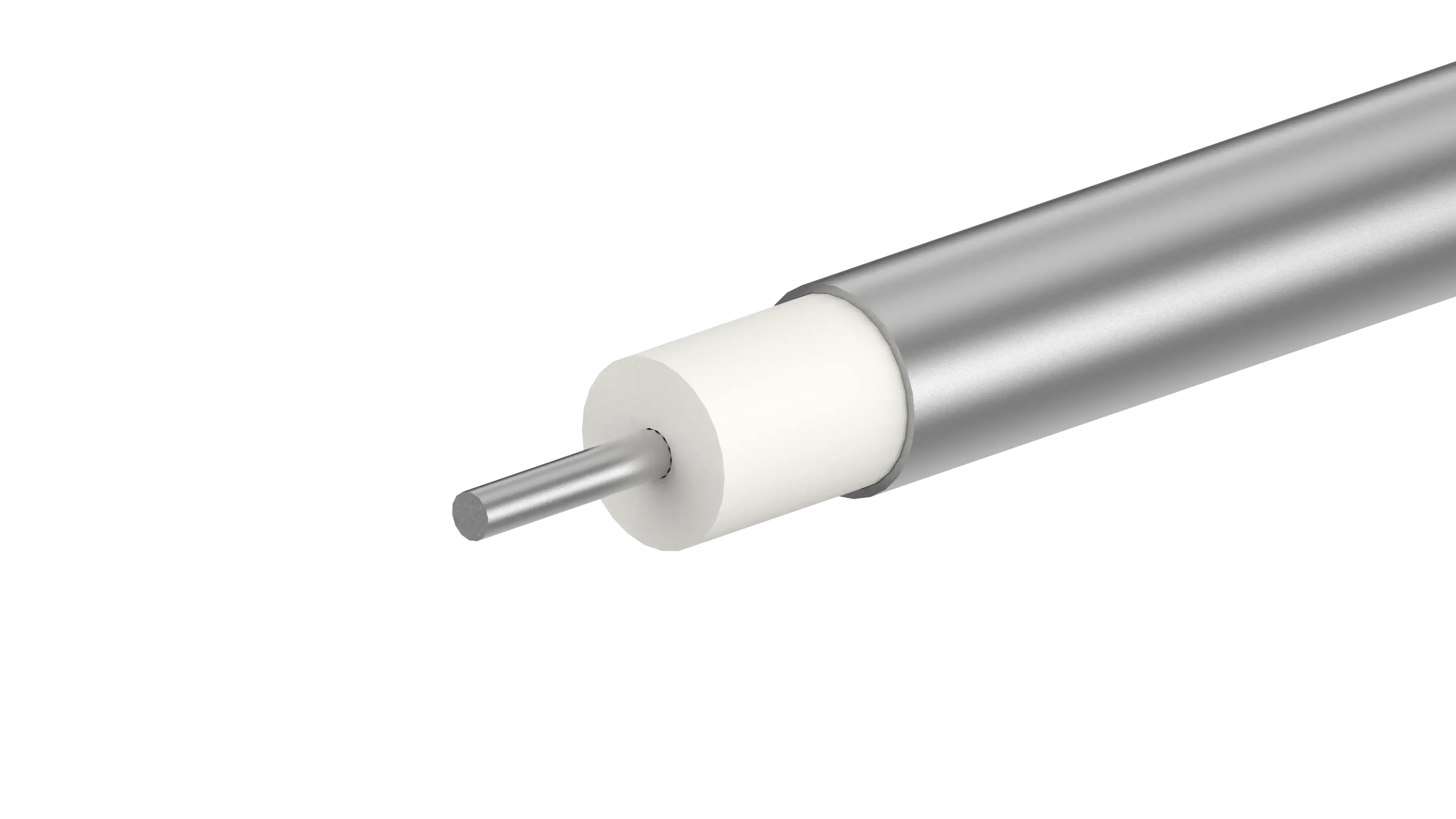

Edelstahl
Hohe mechanische Festigkeit und ausgezeichnete Haltbarkeit
67 × 10⁻⁶ W·cm/K
9.9 dB/m

12.59 dB/m

Löten (bleifrei und bleihaltig möglich)

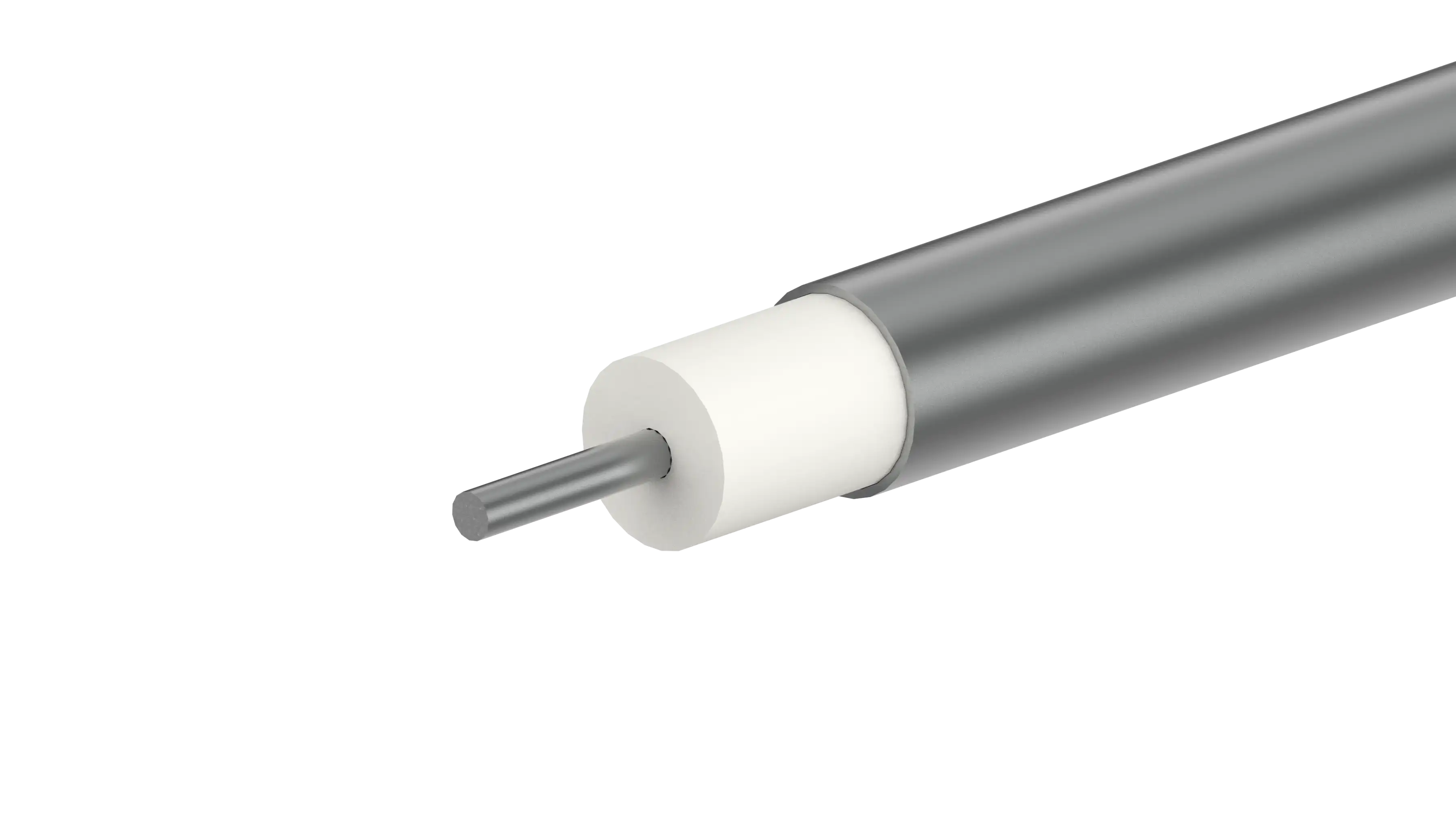

Niob Titan(NbTi)
Sehr geringe Wärmeleitfähigkeit und supraleitend unterhalb von 9K
4.6 × 10⁻⁶ W·cm/K
<0.5 dB/m
29.94 dB/m
Laser¬schweissen
