HUBER+SUHNER unternimmt einen entscheidenden Schritt in der Koax-Leiterplatten-Verbindungstechnik mit völlig neuen Präzisions-Kompressions-Steckverbindern


Verfasst von

Juerg Nussbaumer,

Product Manager, IND RF Product Management Cable Connectivity

Anfang dieses Monats war HUBER+SUHNER stolz darauf, ein völlig neues Sortiment an Koax-Steckverbindern auf den Markt zu bringen. Diese Verbinder werden in mehreren Anwendungsbereichen eine entscheidende Rolle spielen, z. B. bei Test- und Charakterisierungsplatinen, Referenzplatinen, digitalen Highspeed-Evaluierungsplatinen und auch für systeminterne oder interne Verbindungen.


Es lohnt sich, ein wenig mehr Zeit zu investieren, um mehr über sie zu erfahren und zu verstehen, warum sie für Leiterplatten-Entwickler, Laborleiter und SI-Ingenieure so interessant sind.

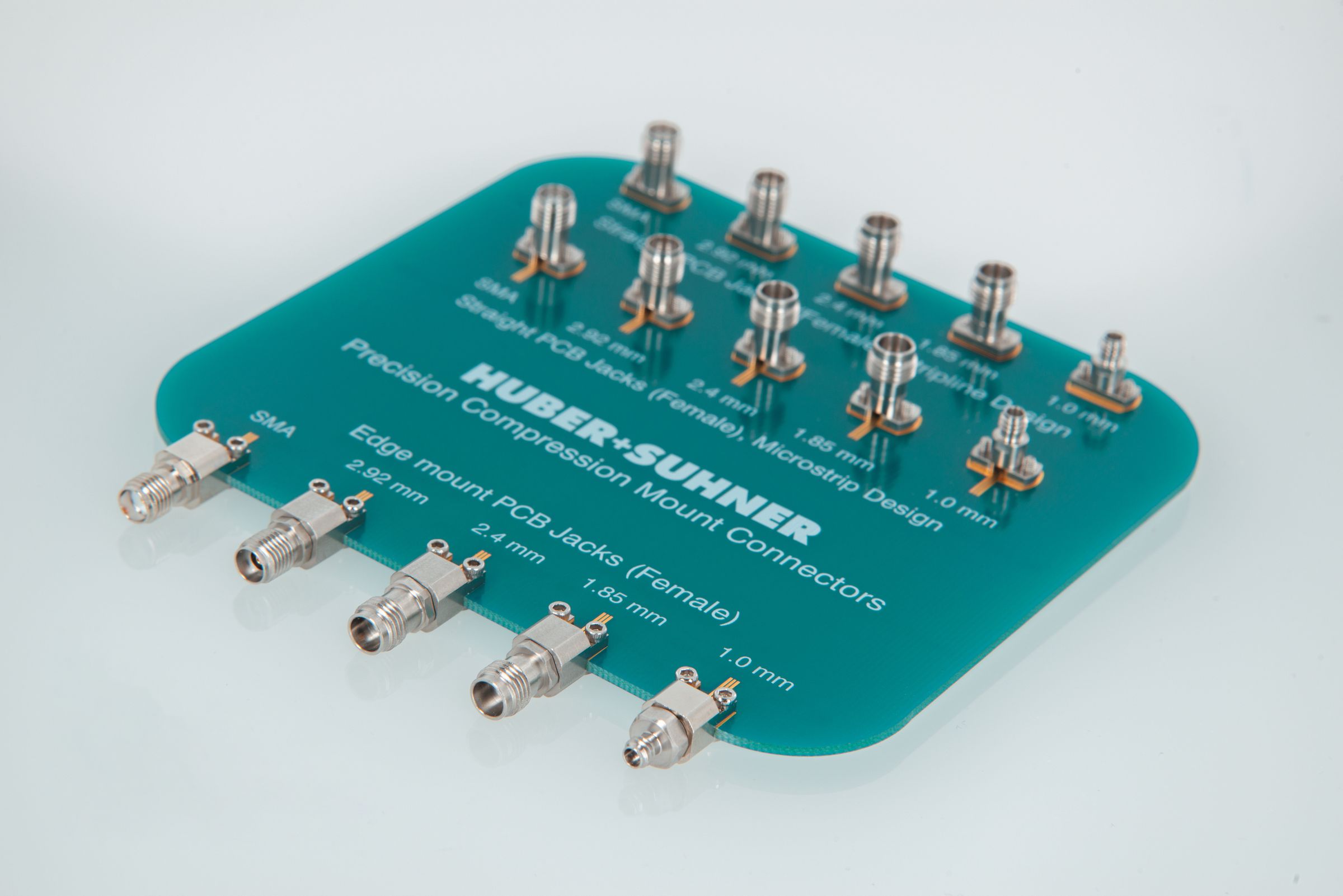

Precision compression mount PCB connectors

Den Vorteil des lötfreien Verfahrens nutzen


Präzisions-Kompressions-Steckverbinder können bei der Entwicklung von Halbleitern und bei der Herstellung von Mess- und Prüftechnik eingesetzt werden.


Designer und Manager, Labortechniker und Ingenieure können sie verwenden, um in kürzester Zeit eine Testschnittstelle auf die Leiterplatte des zu testenden Geräts (DUT - Device Under Test) zu montieren. Dies ermöglicht unverzügliche Messungen ohne Verzögerungen bei der operativen Verarbeitung. Mit einem lediglich geringfügigen und vernachlässigbaren Kompromiss bei der elektrischen Leistung liegt der Hauptvorteil der Verwendung von Kompressions-Steckverbindern in der Vermeidung von störenden Lötstellen.


Diese Verbinder-Typen werden zunehmend in Systemen verwendet, die die Theorie vertreten, dass Lötstellen eine inhärente Unbeständigkeit mit sich bringen und zugunsten kontrollierter und zuverlässiger Verbindungen abgeschafft werden sollten.

Die wichtigsten Merkmale der Präzisions-Kompressions-Steckverbinder von HUBER+SUHNER


Schnelle und einfache Installation

Unsere geraden und an der Kante montierten Steckverbinder ermöglichen eine einfache Installation an der am besten geeigneten Position


Präzisionstests bis zu 110 GHz

Dank der Verfügbarkeit der gängigsten Schnittstellen im mm-Standard vielseitig einsetzbar in verschiedenen Anwendungsbereichen bis zu 110 GHz


Wiederverwendbares Design

Die Steckverbinder sind über mehrere Programme hinweg wiederverwendbar, was zu einer erheblichen Reduzierung der Gesamtkosten für Tests führt


Kleiner Formfaktor

Die Verbinder können sehr nahe beieinander positioniert werden, was zusätzlich dazu beiträgt, teures Leiterplattenmaterial zu sparen

HUBER+SUHNER: der One-Stop-Shop für Koax-Leiterplatten-Verbindungstechnik


Im Laufe der Jahre hat es HUBER+SUHNER geschafft, sich mit einem umfassenden Sortiment an proprietären Schnittstellen (wie MMPX, MXP, MXPM und mehr) einen hervorragenden Ruf auf dem weltweiten Markt für Mess- und Prüftechnik zu erarbeiten. Mit Leiterplatten-Steckverbindern im mm-Standard und kompetenter Entwicklungsunterstützung sind wir führend in der Koax-Leiterplatten-Verbindungstechnik und bieten eine Komplettlösung für zuverlässige Verbindungen und Frequenzen bis zu 110 GHz.


Ein weiterer Schlüssel zu unserem Erfolg liegt darin, dass wir unseren Kunden professionelle Layout-Simulationen und Design-In-Support anbieten.


Wenn Sie mehr über unsere lötfreien Lösungen erfahren und Muster/Schnittstellen untersuchen möchten, nehmen Sie bitte Kontakt mit uns auf.

Produkte

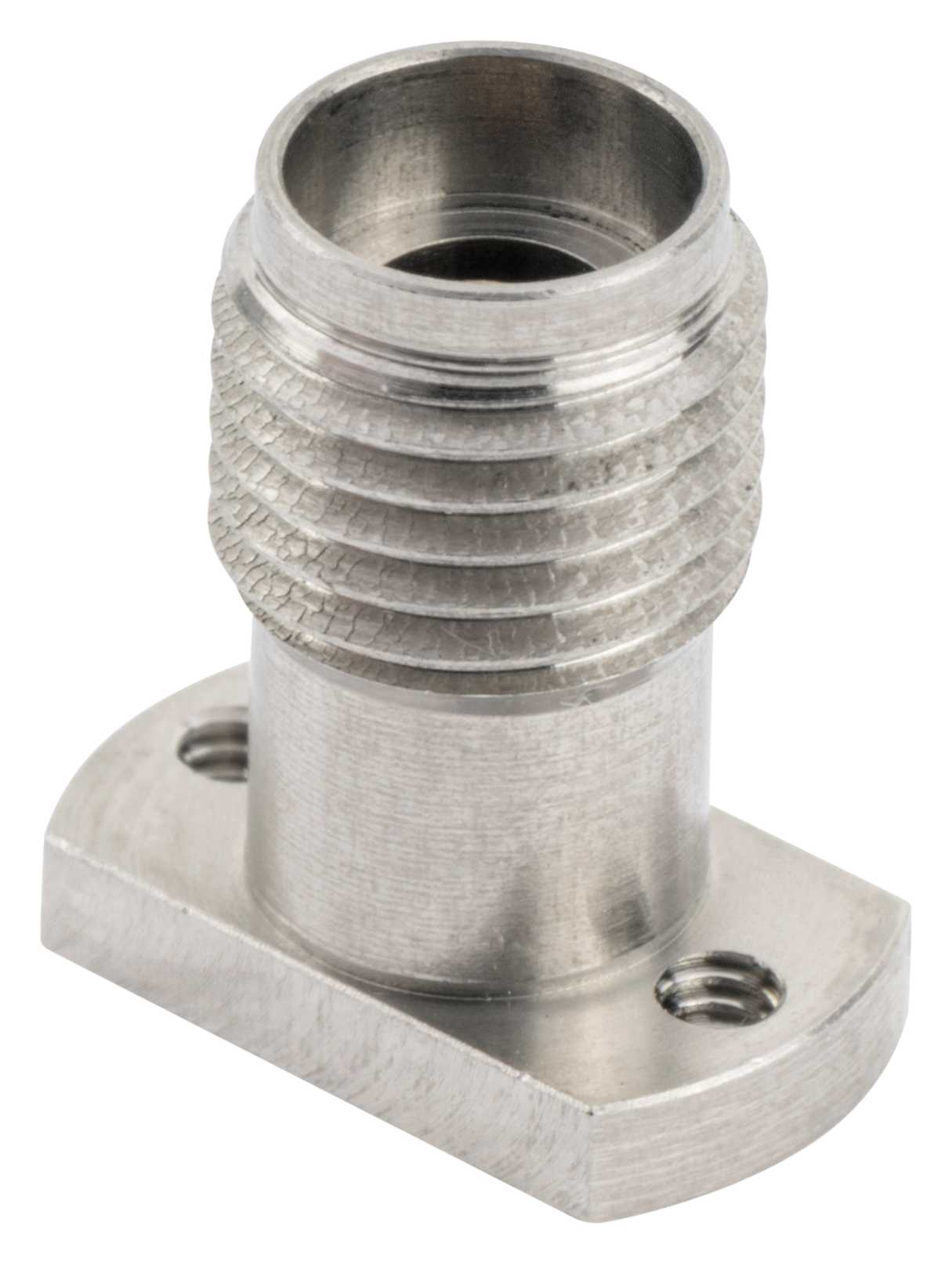

COAXIAL CONNECTOR, SMA, 50 Ohm, Straight PCB jack (female) 85221619 SMA-Verbinder sind PräzisionsVerbinder für Mikrowellenanwendungen bis zu 18 GHz. Die Version mit erweiterter Frequenz arbeitet mit ausgezeichneten Rückflussdämpfungseigenschaften bis zu 26,5 GHz. Es gibt eine Vielzahl von Anwendungen für SMA-Steckverbinder, z. B. in der Telekommunikation, in der Prüf- und Messtechnik, bei Instrumenten, in der Avionik, usw.
COAXIAL CONNECTOR, SMA, 50 Ohm, Straight PCB jack (female) 85221620 SMA-Verbinder sind PräzisionsVerbinder für Mikrowellenanwendungen bis zu 18 GHz. Die Version mit erweiterter Frequenz arbeitet mit ausgezeichneten Rückflussdämpfungseigenschaften bis zu 26,5 GHz. Es gibt eine Vielzahl von Anwendungen für SMA-Steckverbinder, z. B. in der Telekommunikation, in der Prüf- und Messtechnik, bei Instrumenten, in der Avionik, usw.
COAXIAL CONNECTOR, SK, 50 Ohm, Straight cable jack (female) 85221621 SK Verbinder (2.92 mm Standard) sind Präzisionssteckverbinder für den Einsatz in Mikrowellenanwendungen bis zu 40 GHz
COAXIAL CONNECTOR, SK, 50 Ohm, Straight cable jack (female) 85221622 SK Verbinder (2.92 mm Standard) sind Präzisionssteckverbinder für den Einsatz in Mikrowellenanwendungen bis zu 40 GHz
COAXIAL CONNECTOR, PC 2.4, 50 Ohm, Straight PCB jack (female) 85221623 PC 2.4 connectors (2.4 mm standard) are precision connectors for use in microwave applications up to 50 GHz
COAXIAL CONNECTOR, PC 2.4, 50 Ohm, Straight PCB jack (female) 85221624 PC 2.4 connectors (2.4 mm standard) are precision connectors for use in microwave applications up to 50 GHz
COAXIAL CONNECTOR, PC 1.85, 50 Ohm, Straight PCB jack (female) 85221625 PC 2.4 Verbinder (2.4 mm Standard) sind Präzisionssteckverbinder für den Einsatz in Mikrowellenanwendungen bis 50 GHz
COAXIAL CONNECTOR, PC 1.85, 50 Ohm, Straight PCB jack (female) 85221626 PC 2.4 Verbinder (2.4 mm Standard) sind Präzisionssteckverbinder für den Einsatz in Mikrowellenanwendungen bis 50 GHz
COAXIAL CONNECTOR, PC 1.0, 50 Ohm, Straight PCB jack (female) 85221628 PC 1.0 Verbinder (1.0 mm Standard) sind Präzisionssteckverbinder für den Einsatz in Mikrowellenanwendungen bis 110 GHz
