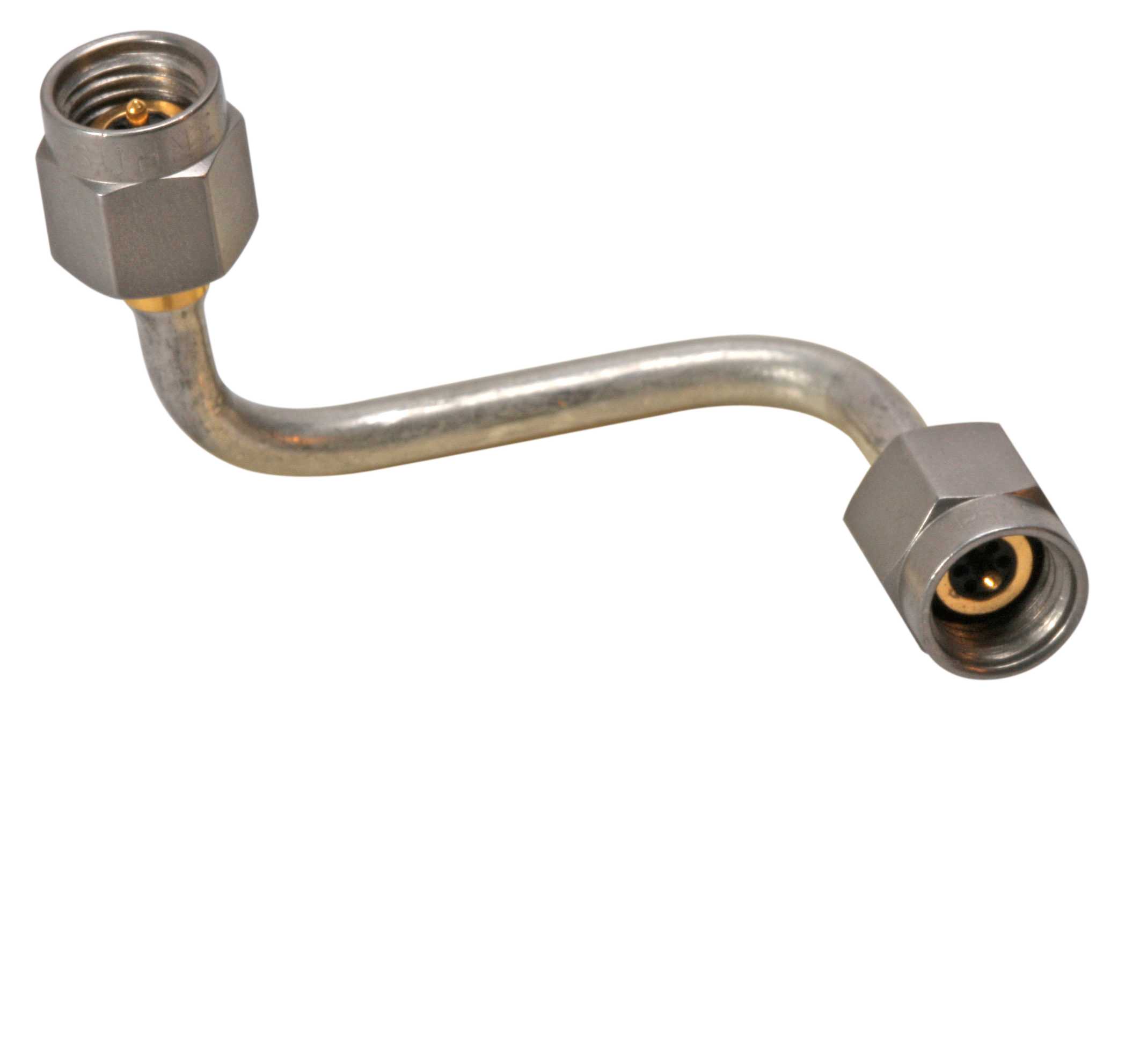

Semi-Rigid Kabelassemblies für hohe HF-Schirmung


Verfasst von

Eva Losada Barreiro

Product Manager

Wenn Signalintegrität, Schirmung und mechanische Stabilität die entscheidenden Parameter sind, bieten die Semi-rigid Kabelassemblies von HUBER+SUHNER lückenlose Konnektivität. Wir entwickeln diese Assemblies für Umgebungen, in denen keine Kompromisse bei der Leistung erlaubt sind, wie beispielsweise in den Bereichen Mess- und Prüftechnik, Luft- und Raumfahrt und Verteidigung sowie medizinische Diagnosegeräte und Kommunikation der nächsten Generation.


Die Semi-rigid Kabelassemblies von HUBER+SUHNER bieten unerreichte Präzision, Langlebigkeit und elektromagnetische Schirmung. Diese Semi-rigid Lösungen wurden als Ergänzung zu unserem flexiblen Mikrowellen-Portfolio entwickelt und können mit Hilfe fortschrittlicher CNC-gesteuerter, automatischer Biegewerkzeuge und manueller Biegetechniken genau nach den Vorgaben unserer Kunden vorgebogen werden.


Dies bietet konsistentes Routing, kompakte Formfaktoren und zuverlässige Leistung für eine Vielzahl anspruchsvoller Anwendungen, einschliesslich der Einhaltung der Norm MIL-DTL-17.

Die wichtigsten Merkmale


  • Frequenzbereich bis zu 67 GHz (Kabel-Assembly): unterstützt Hochfrequenzanwendungen bei minimalem Signalverlust
  • nach Kundenvorgaben vorgebogen: ermöglicht effiziente, zeitsparende Installationen und maximiert die elektrische Leistung
  • hohe Screening-Effektivität: bis zu 120 dB bei 18 GHz für eine hervorragende Unterdrückung elektromagnetischen Störungen, EMI (in Abhängigkeit der ausgewählten Anschlüsse)
  • mehrere Kabeldurchmesser verfügbar: Von 0,020 bis 0,250 Zoll, um unterschiedlichen elektrischen und mechanischen Anforderungen gerecht zu werden
  • grosser Betriebstemperaturbereich: zuverlässige Verbindungen von -55 bis +125 °C (für ausgewählte Grössen bis zu +300 °C verfügbar)
  • grosse Auswahl an HF-/Mikrowellen-Steckverbindern: unter anderem kompatibel mit MCX, MMCX, MMPX, N, PC 1.0, PC 1.85,  PC 3.5, QMA, SK, SMA,  sowie TNC und, um allen Anwendungen zu entsprechen

Vorteile auf einen Blick


überragende Qualität und kurze Lieferzeiten

  • massgeschneiderte Lösungen für ein breites Anwendungsspektrum
  • Lieferzeiten von nur zehn Tagen für ausgewählte Konfigurationen
  • mit MIL-DTL-17 konform


präzises Biegen und kompaktes Design

  • präziser Biegeradius ab 1,27 mm
  • kompakter Formfaktor - ideal für enge Räume
  • Leichtbau-Ausführungen mit Aluminiumleitern


Haltbarkeit und Leistungseffizienz

  • gute Schirmung reduziert elektromagnetische Störungen und Signalverluste
  • verzinnte Beschichtung verhindert Korrosion und verlängert die Lebensdauer
  • die starre Struktur minimiert vibrationsbedingte Störgeräusche

Entwickelt für Ingenieure. Mit Fachwissen unterstützt.


Von Roh- oder gebogenen Kabeln bis hin zu komplett montierten Lösungen mit Steckverbindern bietet HUBER+SUHNER eine umfassende Lebenszykluskontrolle. Unser Entwicklungs-Team verfügt über jahrzehntelange Erfahrung und arbeitet eng mit Kunden zusammen. Es analysiert 3D-Modelle und Anwendungsanforderungen, um eine optimale Leistung zu garantieren und die Einhaltung von Industriestandards zu gewährleisten.


Wir nutzen unser umfassendes Know-how in den Bereichen präzises manuelles Biegen und automatisierte CNC-Biegemaschinen, um unseren Kunden schnell und effizient Lösungen zu liefern. Ganz gleich, ob es sich um Rapid Prototyping oder Grossserienfertigung handelt, gewährleistet unsere globale Fertigungspräsenz eine solide Lieferkette und lokalen Support für unsere Kunden. Mit strategisch günstig gelegenen Zentren auf der ganzen Welt, einschliesslich in den USA, Grossbritannien, der Schweiz, Polen und in Malaysia, kann HUBER+SUHNER die Resilienz der Lieferkette verbessern und die Beschaffung von Rohkabeln bis hin zu komplexen gebogenen Kabelassemblies vereinfachen.


Wo auch immer die Projekte unserer Kunden sie hinführen mögen, wir sind überzeugt, eine leistungsstarke Lösung zu finden, die für die Zukunft entwickelt wurde.
