Übertragungskabel

Je nach den Bedürfnissen des Kunden können wir eine breite Auswahl an Materialien mit unterschiedlichen haptischen Eigenschaften, Wandstärken und Farben anbieten. Von einem eher wirtschaftlichen Ansatz bis hin zu hochwertigem medizinischem ePTFE können wir bei Bedarf Armierungselemente einbauen, die die Zugentlastung, Querdruckfestigkeit und spezielle Verstärkungen an den Verbinderenden unterstützen.

Gemäß den medizinischen Normen darf die Temperatur entlang und um eine Übertragungsleitung herum 43 °C nicht überschreiten. H+S kann wärmeableitende Elemente integrieren, um diese durch das MW-Kabel verursachten Hotspots zu vermeiden und die Temperatur gleichmäßig über den Umfang der Leitung zu verteilen. Auch Konstruktionen mit einem gefluteten Aussenmantel sind möglich. Die Fähigkeiten im Bereich der thermischen Simulation helfen dabei, in einer frühen Phase des Projekts ein Bild von der thermischen Struktur zu erhalten.

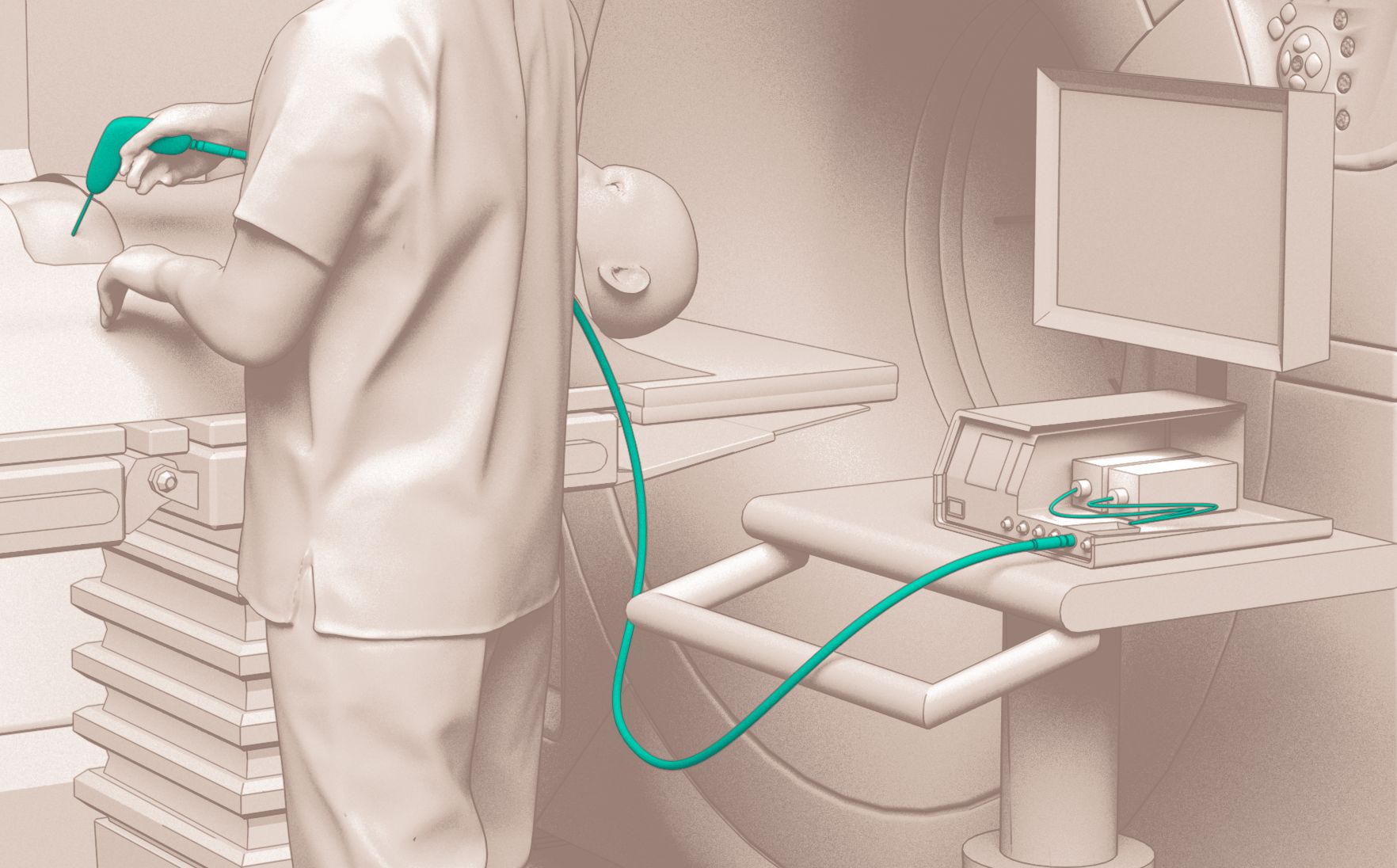

Typischerweise weist eine Übertragungsleitung eine Länge von 2.300 - 3.300 mm auf. Daher ist es wichtig, ein Mikrowellenkabel mit geringsten elektrischen Verlusten zu wählen, um zu gewährleisten, dass ein Großteil der Mikrowellenleistung vom Generator zum Strahlungselement an der Spitze der Sonde übertragen werden kann.

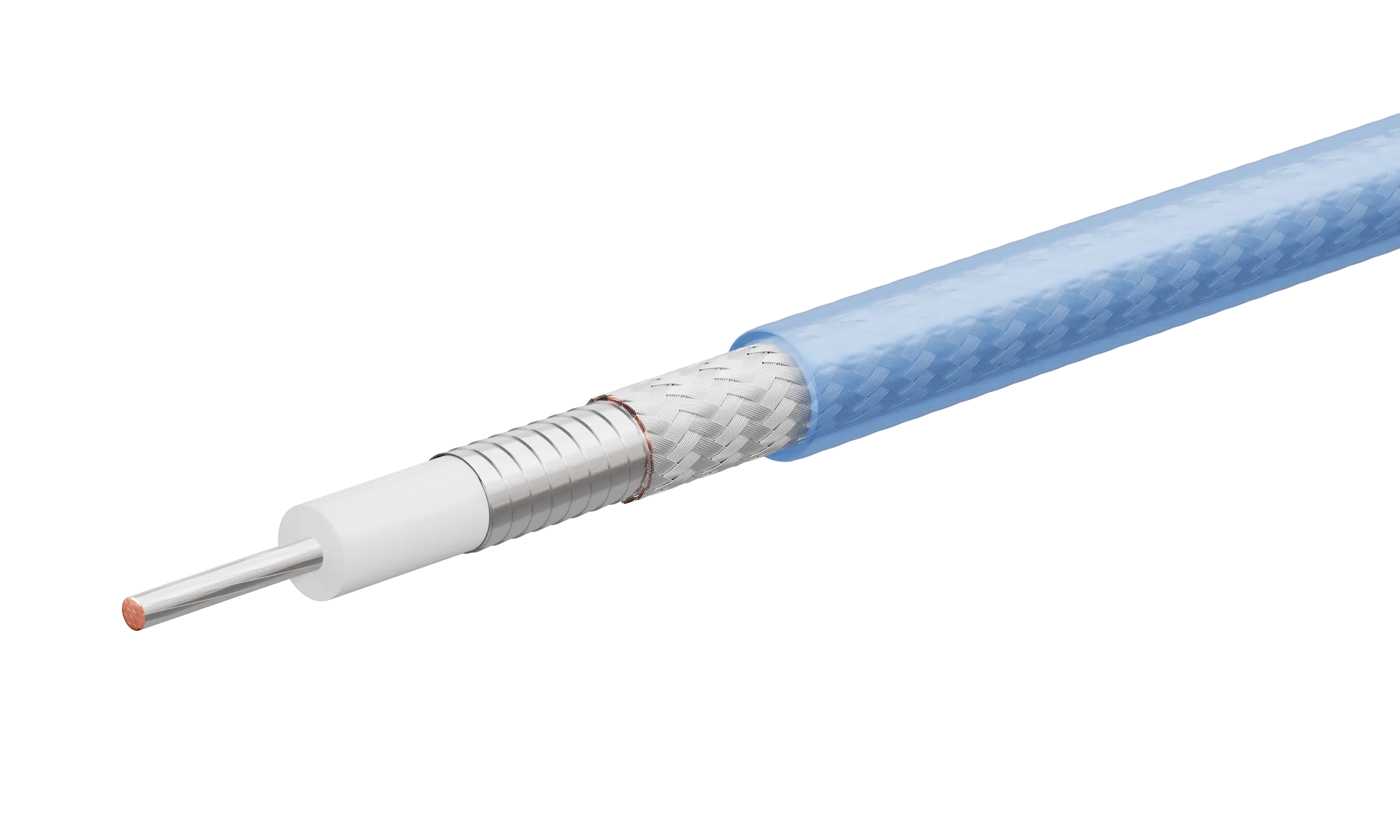

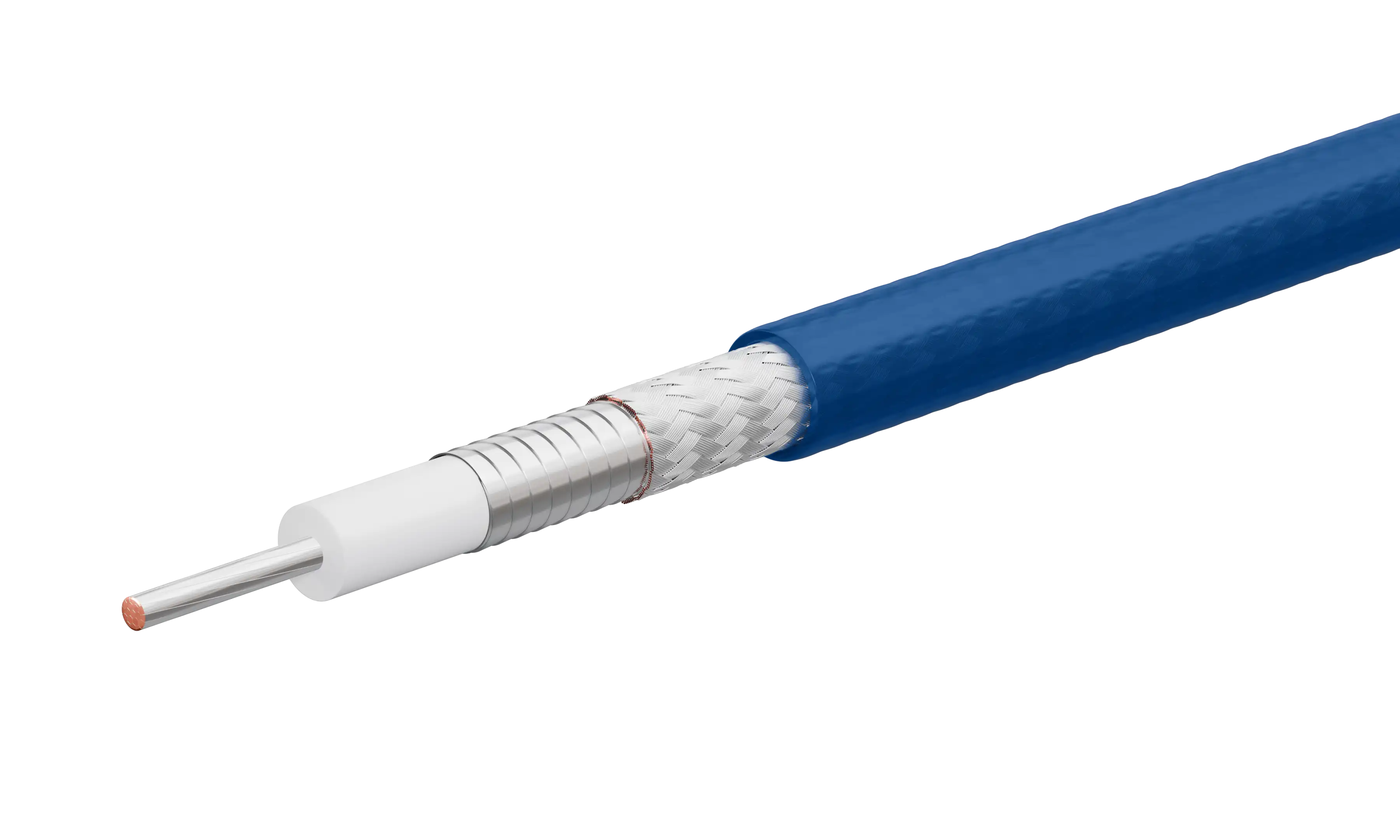

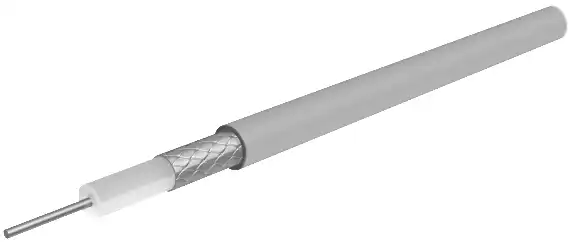

HUBER+SUHNER bietet ein breites Portfolio an verlustarmen Mikrowellenkabeln für diese Schlüsselkomponente, wobei auch andere Anforderungen wie Flexibilität, Durchmesser, Gewicht und Kosten in Betracht gezogen werden.

In der Regel müssen die Schnittstellenverbinder, die an die Sonde angeschlossen werden, einen minimalen Querschnitt aufweisen, um in den Griff zu passen. Wir können serienmäßig MCX-, SMA- oder BMA-Stecker in allen Bauformen liefern oder bei Bedarf kundenspezifische, auch gekühlte Versionen, entwickeln.

Für den Anschluss an den MW-Generator können wir einen einzigartigen Mehrfachstecker mit Schnellverschluss anbieten, der einen kompakten HF-Anschluss mit bis zu zehn Pins für den Gleichstrom-Anschluss kombiniert. Er kann bis zu 250 W Leistung (bei 2,45 GHz) aufnehmen und ist in gerader oder rechtwinkliger Ausführung erhältlich, bei letzterer mit Platz für die mögliche Integration eines E-Proms. Für den Einsatz in Einweg-Übertragungsleitungen arbeiten wir mit kostengünstigeren Materialien, die sich für den einmaligen Gebrauch eignen.

Das Gegenstück, der Mehrfachstecker für das Generatorgehäuse, muss dagege.

HUBER+SUHNER komplettiert das Übertragungspaket mit Kühlleitungen (Schläuche) und Gleichstromdrähten nach Kundenwunsch oder schlägtdie ideale Zusammensetzungen vor.
