MULTIFLEX 141 CT-02 - kleiner, leichter und eine höhere Betriebsfrequenz für phasenkritische Anwendungen


Verfasst von

Daniel Troxler

Senior Product Manager

In geschäftskritischen oder industriellen Umgebungen sind Phasenstabilität und die Stabilität der Einfügedämpfung von entscheidender Bedeutung. Vor allem die Luft- und Raumfahrt- sowie die Verteidigungsindustrie sind auf eine qualitativ hochwertige Performance angewiesen, besonders bei Radar- und Kommunikationssystemen, bei denen schon eine kleine Phasenverschiebung Fehler bei der Signalauswertung bedeuten kann.


Auch in Testumgebungen können Phasenschwankungen zu ungenauen Messungen führen, wo Stabilität und Systemeffizienz von größter Bedeutung sind.


Bei HUBER+SUHNER bieten wir seit langem modernste Verbindungslösungen für phasenempfindliche Anwendungen, die zuverlässige Hochfrequenz-Verbindungen über einen großen Temperaturbereich gewährleisten. Wir liefern hochentwickelte Lösungen, die die Systemstabilität erhöhen, ohne die Signalintegrität zu beeinträchtigen.

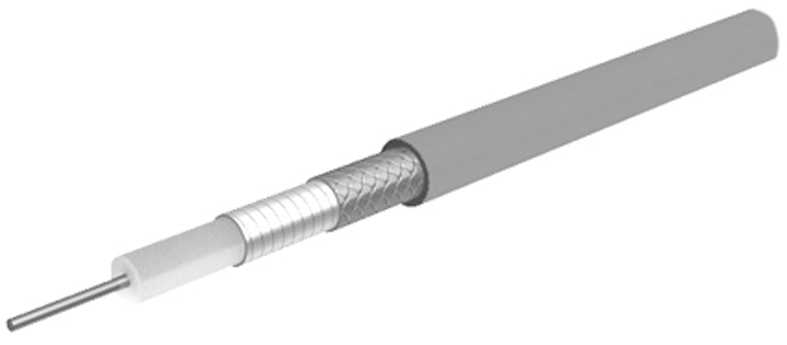

Wir sind stolz darauf, eine neue Ergänzung zu unserer Familie der branchenführenden MULTIFLEX CT-Kabel-Assemblies ankündigen zu können: das MULTIFLEX_141_CT-02 , das für Frequenzen bis zu 40 GHz einsetzbar ist.

Schlüsselmerkmale:


  • beste Phasenstabilität seiner Klasse
  • geringe Dämpfungsverluste
  • geringes Gewicht
  • flexibel

Eine phasenstabile Leichtbaulösung in engen Räumen


Dieses flexible und leichte Kabel ist beständig gegenüber Chemikalien, Ölen, Schmiermitteln und Feuchtigkeit und behält seine optimierte Phasen- und Einfügungsdämpfungsstabilität über die Temperatur bei. Es wird auch MIL-qualifiziert sein, was es zu einem unverzichtbaren Werkzeug für verschiedene Anwendungen in der Luft- und Raumfahrt, der Verteidigungs- sowie in der Mess- und Prüftechnik-Industrie macht.

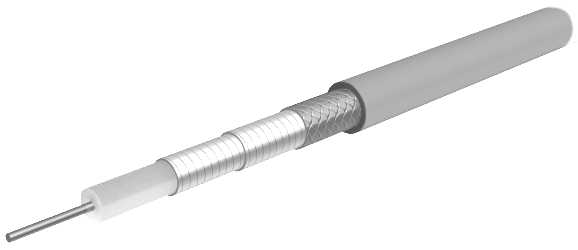

Der MULTIFLEX_141_CT-02 ist phasenstabil über die Temperatur bis zu 40 GHz in Verbindung mit einer sehr guten elektrischen Leistungsstabilität bei Biegung.

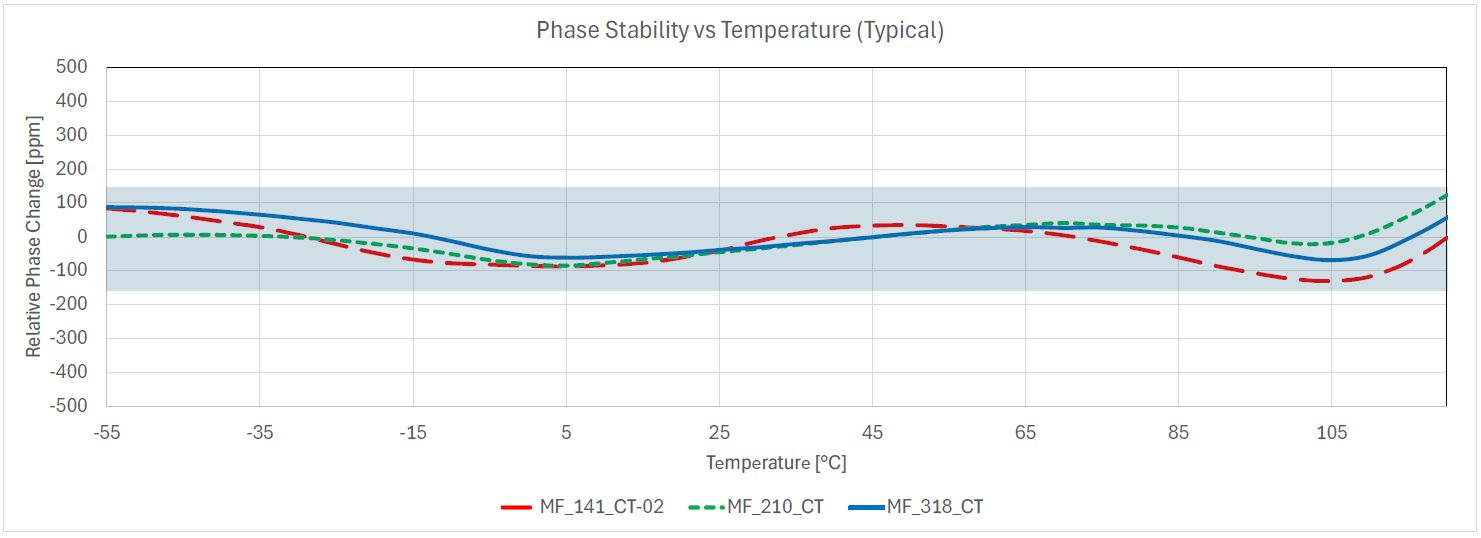

Die folgende Tabelle zeigt einen Vergleich des MULTIFLEX_141_CT-02 Kabels mit unserem bestehenden Portfolio an MULTIFLEX CT-Kabel-Assemblies. Abbildung 2 unten zeigt eine Zusammenfassung der jeweiligen Phasendiagramme für jedes der Kabel.


Wie daraus hervorgeht, hat HUBER+SUHNER mit MULTIFLEX_141_CT-02 sein bereits leistungsstarkes Portfolio an Hochfrequenzkabel-Assemblies weiter verbessert.

Bezeichnung
Artikel
Außen-durch-messer [mm]

maximale Frequenz [GHz]


nominale Einfügedämpfung (IL)1

relative Phasen-verschiebung2 über -55...+125 °C [ppm]

Verbinder
bei 18 GHz1 [dB/m]
bei 30 GHz1 [dB/m]
bei 40 GHz1 [dB/m]
MULTIFLEX_141_CT-02
85215603
3.8
40
2.0
2.7
3.2
≤300
SK, SMA
MULTIFLEX_210_CT
85097358
5.0
30
1.4
1.9
n/a
≤300
SK, SMA, N, TNC
MULTIFLEX_318_CT
85097517
7.5
18
1.0
n/a
n/a
≤300
SMA, N, TNC


1 auf Meereshöhe und bei Raumtemperatur

2 typischer Wert

Das MULTIFLEX_141_CT-02 ist eine phasenstabile, flexible und leichte Lösung für Ingenieure, die in Umgebungen eingesetzt wird, in denen sie den entscheidenden Unterschied ausmachen kann.
