Flexible (RG402) 50 Ohm, 33 GHz, 200°C, ø4.2 mm, FEP Mantel

Produktnummer 85106242

Identifier MULTIFLEX_141_CT

Variation -

Hauptmerkmale

Wesentliche Eigenschaften

Flexible alternative to semi-rigid cables
Breiter Temperaturbereich
Hervorragendes Phasen-/Temperaturverhalten für phasenstabile Anwendungen

Spezifikationen

Konstruktion

Komponente	Material	Detail	Durchmesser
Innenleiter	Aluminium, kupferkaschiert, versilbert	Kabel	1.15 mm
Dielektrikum	Fluorpolymer mit niedriger Dichte		3.07 mm
Äusserer Leiter	Kupfer, versilbert	Gewickelte Folie, 100%	3.19 mm
Äusserer Leiter	Kupfer, versilbert	Geflecht, 84%	3.55 mm
Mantel	FEP (Fluoriertes Ethylen-Propylen)	RAL 5015 - bl	4.2 mm +/- 0.1 mm

Elektrische Daten

Mechanische Daten

Umweltdaten

Materialkonformität ROHS

Materialkonformität REACH

Flexible (RG402) 50 Ohm, 33 GHz, 200°C, ø4.2 mm, FEP Mantel

Verfügbarkeiten

Produkt erhältlich bei:

HUBER+SUHNER

Lieferfrist 8 Wochen (ab Werk)

Product code	MULTIFLEX_141_CT
Kabelfamilie	Multiflex: Flexible Alternativen zu semi-rigid Mikrowellenkabeln
Nur als Assembly erhältlich	Ja
Kabelgruppe	Y27

Impedanz	50 Ω +/-2Ω
Betriebsfrequenz	≤ 33 GHz
Capacitance	80 pF/m
Velocity of signal propagation	84 %
Signal delay	4 ns/m
Wirksamkeit des Screenings	90 dB at frequency 0.1 GHz ... 18GHz
Insulation resistance	1000000 MΩ*m
Operating Voltage (at sea level)	≤ 0.5 kVrms
Phase vs temperature	300 ppm within the temperature range -55 ... 125 °C
Prüfspannung (50 Hz/1 min)	≤ 1 kVrms

Weight	approx. 29 g/m
Biegeradius statisch	≥ 12 mm
Biegeradius dynamisch	≥ 40 mm

Betriebstemperatur	-65 °C ... 200 °C
Brandeigenschaften	enthält Halogene

Richtlinien	RoHS 2011/65/EU and (EU) 2015/863
Rating	Compliant without exemption

Verordnung	REACH 1907/2006 Article 33 SVHC
Rating	Free of SVHC >0,1%

Relevante Inhalte

Produkte

Flexible (RG402) 50 Ohm, 33 GHz, 200°C, ø4.2 mm, FEP Mantel

Spezifikationen

Verfügbarkeiten

Related products

Geeignete Verbinder

COAXIAL CONNECTOR, BMA, 50 Ohm, Straight bulkhead cable jack (female)

85116844

24_BMA-N50-3-23/119_NH

COAXIAL CONNECTOR, BMA, 50 Ohm, Straight bulkhead cable plug (male)

85117023

14_BMA-50-3-12/19-_NH

COAXIAL CONNECTOR, MCX, 50 Ohm, Straight cable plug (male)

85165747

11_MCX-50-3-2/111_NH

COAXIAL CONNECTOR, N, 50 Ohm, Right angle cable plug (male), High salt mist resistant (SS316L)

85165903

16_N-50-3-42/199_NE

COAXIAL CONNECTOR, N, 50 Ohm, Straight bulkhead cable jack (female), High salt mist resistant (SS316L)

85124034

24_N-50-3-47/199_NE

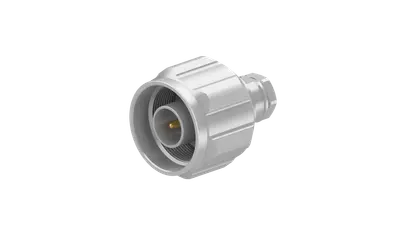

COAXIAL CONNECTOR, N, 50 Ohm, Straight cable plug (male)
