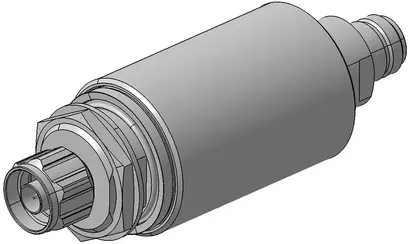

Hochspannungs 4 kV DC-DC Blöcke

Hochspannungs 4 kV DC-DC Blöcke

Produktnummer 84044636

Identifier 9077.17.0034

Variation: -

Hauptmerkmale

Wesentliche Eigenschaften

Galvanische Trennung des HF-Signalwegs
Wartungsfrei
Schützt gegen elektromagnetische Interferenz durch Fahrstromrückführung
Bietet eine Trennung des Erdpotentials

Spezifikationen

Produkt-Konfiguration

Schnittstellen und Material Daten

Elektrische Daten

Impedanz	50 Ω
Frequenzbereich	160 MHz to 2500 MHz
Rückflussdämpfung typisch	≥ 22 dB
Insertion loss typical	≤ 0.1 dB
CW Leistung Frame	≤ 500 W
Leistungsbereich	≤ 1000 W
PIM 3rd order	-150 dBc
Galvanic isolation inner conductor	Ja
Galvanic isolation outer conductor	Ja
Sperrspannung Innenleiter	≤ 4000 V DC
Sperrspannung Aussenleiter	≤ 4000 V DC
Ableitstrom	≤ 5 µA
Prüfspannung	5000 V
Test leakage current max	10 µA

Elektrische Bänder

Mechanische Daten

Umweltdaten
