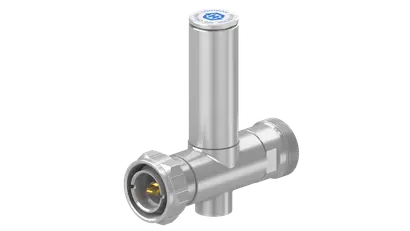

COAXIAL SURGE PROTECTOR DEVICE, Quarter-wave stub technology with integrated high-pass filter, NEMP tested

Name: COAXIAL SURGE PROTECTOR DEVICE, Quarter-wave stub technology with integrated high-pass filter, NEMP tested
SKU: 23037377

Produktnummer 23037377

Identifier 3407.41.0038

Variation: -

Wesentliche Eigenschaften

Produkt-Konfiguration

Schnittstellen und Material Daten

Elektrische Daten

Mechanische Daten

Umweltdaten

Main path connectors	Port 1: ungeschützt, 7/16 plug (male) Port 2: geschützt, 7/16 jack (female)
EMP can be install reversed	YES

Material und Veredlung des Gehäuses	Messing / SUCOPLATE (R) Beschichtung
Innenleiter, Material / Veredlung	Port 1: Messing / Silber Beschichtung Port 2: Kupfer-Beryllium-Legierung / Silber Beschichtung

Impedanz	50 Ω
Frequenzbereich	380 MHz to 512 MHz
Rückflussdämpfung typisch	≥ 20 dB
Insertion loss typical	≤ 0.2 dB
CW Leistung Frame	≤ 500 W
Surge current handling capability	80 kA multiple (test pulse 8/20 µs)

Betriebstemperatur	-40 °C ... 85 °C
Lagertemperatur	-40 °C ... 85 °C
Schutz gegen Eindringen (IP Rating)	IP65, according to IEC 60529
Temperaturschock gemäss	MIL-STD-202, Method 107, Cond. B
Vibration gemäss	MIL-STD-202, Method 204, Cond. A
Feuchtigkeitsbeständigkeit gemäss	MIL-STD-202, Method 106

Product code	3407.41.0038
Produkt Beschreibung	Quarter-wave stub technology with integrated high-pass filter
