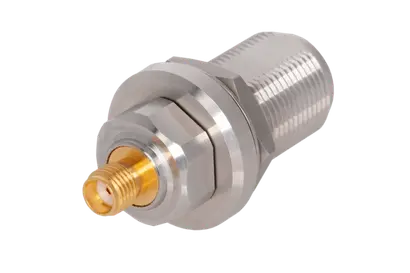

COAXIAL SURGE PROTECTOR DEVICE, Slim Line GDT technology

Name: COAXIAL SURGE PROTECTOR DEVICE, Slim Line GDT technology
SKU: 85115151

Produktnummer 85115151

Identifier 3406.00.0037

Variation: -

Wesentliche Eigenschaften

Produkt-Konfiguration

Schnittstellen und Material Daten

Elektrische Daten

Electrical bands

Elektrische Hinweise

Mechanische Daten

Umweltdaten

Main path connectors	Port 1: geschützt, N jack (female) Port 2: ungeschützt, SMA jack (female)
Side of bulkhead	geschützte Seite
Inline design	YES
EMP can be install reversed	YES

Material und Veredlung des Gehäuses	Messing / SUCOPLATE (R) Beschichtung
Innenleiter, Material / Veredlung	Port 1: Bronze / Vergoldung Port 2: Kupfer-Beryllium-Legierung / Vergoldung

Impedanz	50 Ω
Frequenzbereich	0 MHz to 3000 MHz
Rückflussdämpfung typisch	≥ 20 dB
Insertion loss typical	≤ 0.2 dB
CW Leistung Frame	≤ 30 W
Static spark voltage	200 V, +/- 25 % (@ 100 V/s)
Surge current handling capability	10 kA single, 5 kA multiple (test pulse 8/20 µs)

Gewicht	54 g
Steckzyklen	500

Product code	3406.00.0037
Produkt Beschreibung	Slim Line GDT technology

Betriebstemperatur	-40 °C ... 85 °C
Lagertemperatur	-40 °C ... 85 °C
Schutz gegen Eindringen (IP Rating)	IP68, according to IEC 60529
Temperaturschock gemäss	MIL-STD-202, Method 107, Cond. B
Vibration gemäss	MIL-STD-202, Method 204, Cond. D
Feuchtigkeitsbeständigkeit gemäss	MIL-STD-202, Method 106
