Konfektionierte Kabel für eine breite Palette von Anwendungen


HUBER+SUHNER bietet ein umfassendes Sortiment an Mikrowellen-Rohkabeln & -konfektionierten Kabeln.

Kontakt

Haben Sie Fragen?

Wir unterstützen Sie gerne. Senden Sie uns eine Nachricht oder finden Sie Ihre lokale Ansprechperson:

languageStandorte weltweit
Standorte anzeigen

Empfohlene Produkte:

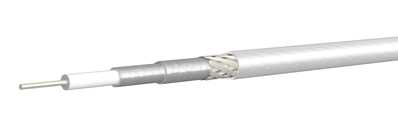

Multiflex


keyboard_arrow_up

Multiflex-Kabel können eine gute Alternative zu halbstarren Kabeln sein, wenn Sie zusätzliche Flexibilität benötigen. Aus diesem Grund sind sie ideal für kommerzielle und militärische HF- und Mikrowellensysteme in der Luftfahrt, für Kommunikationssysteme, Mobilfunk-Basisstationen, Satelliten- und Bodensysteme.

  • einsetzbar für Frequenzen bis zu 70 GHz
  • hochflexible Kabelführung
  • niedriges Gewicht
  • beständig gegenüber Chemikalien, Ölen, Schmiermitteln und Feuchtigkeit
Mehr dazu

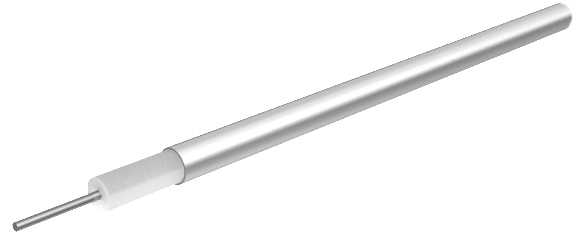

Halbstarr


keyboard_arrow_up

Das halbstarre Kabel ist insofern einzigartig, als es sich leicht in eine gewünschte Endform biegen lässt und nach dem Biegen seine Verformung beibehält. Diese Eigenschaft macht es ideal für die Verwendung mit automatisierten Biegegeräten sowie für die manuelle Umformung mit Biegewerkzeugen.


  • einsetzbar für Frequenzen bis zu 67 GHz
  • formstabil
  • exzellente Rückflussdämpfung und HF-Streuverluste



Mehr dazu

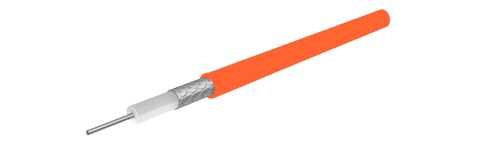

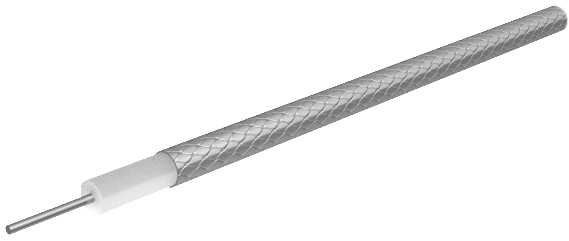

Sucoform


keyboard_arrow_up

Die Sucoform Millimeterwellen-Koaxialkabel sind aufgrund ihrer Platzersparnis die erste Wahl im Vergleich zu halbstarren Kabeln. Obwohl sie auf dem gleichen Konzept wie PTFE-isolierte halbstarre Standardkabel aufbauen, lassen sie sich dank des zinngetränkten Kupfergeflechts für den Aussenleiter hervorragend von Hand formen. Auch aufgrund ihrer kleinen Biegeradien ermöglicht ihre Bauweise eine platzsparende Verlegung und Verpackung.


  • einsetzbar für Frequenzen bis zu 40 GHz
  • manuell formbar
  • niedrige Intermodulations-Verzerrungsgrade (PIM)
Mehr dazu

Tools



HF-Assembly-Rechner

Optimieren Sie Ihre Entscheidungsfindung mit unserem HF-Assembly-Rechner. Vergleichen Sie einfach über 320 HUBER+SUHNER Hochfrequenzkabel in verschiedenen Konfigurationen und Umgebungen. Erhalten Sie direkten Zugriff auf technische Spezifikationen wie Einfügedämpfung und Nennleistung.

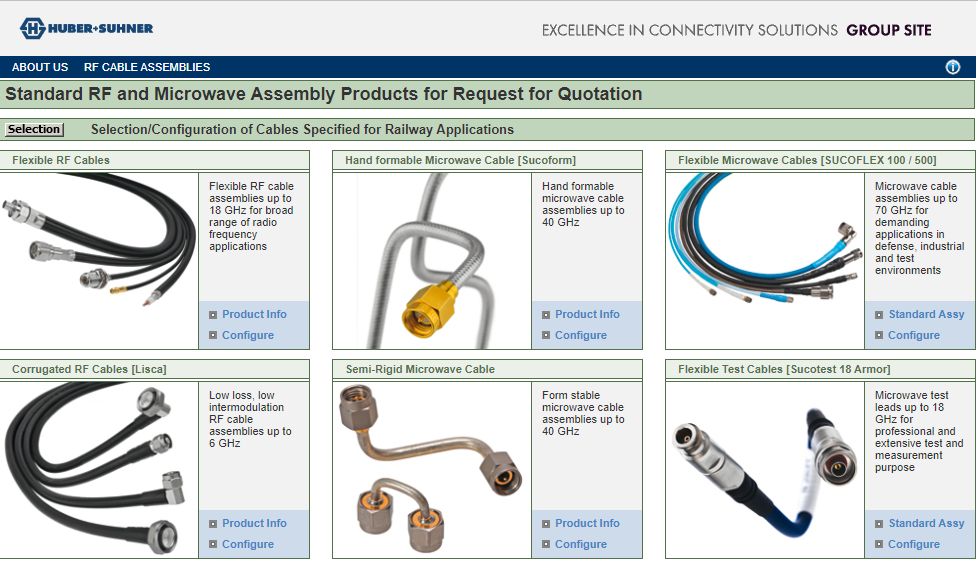

HF-Assembly-Konfigurator

Tauchen Sie mit unserem HF-Assembly-Konfigurator in die individuelle Gestaltung ein und wählen Sie aus einem breiten Sortiment standardmäßiger HF-Assembly-Optionen von HUBER+SUHNER, von Koaxialkabeln bis hin zu Verbindern und Beschriftungshülsen. Passen Sie Ihr Produkt individuell an, indem Sie die Kabellänge angeben, die perfekte Beschriftungshülse auswählen und vieles mehr.

SUCOFLEX 500 Sonderanfertigung

Die SUCOFLEX 500 Kabelfamilie von HUBER+SUHNER ist für Einsätze in Frequenzbereichen bis zu 70 GHz erhältlich und eignet sich für verschiedene Anwendungen im Bereich Verteidigung, Industrie sowie Testing. Unser Konfigurator hilft Ihnen, das richtige Mikrowellenkabel für Ihre Bedürfnisse zu finden.

Produkte


Handformbar, 75 Ohm, 4 GHz, 165°C, ø2,1 mm, ohne Mantel 22511720 Sucoform handformbare Mikrowellenkabel haben ein zinngetränktes Kupfergeflecht als Außenleiter, was ihnen eine hervorragende Handverformbarkeit und einen deutlichen mechanischen Vorteil gegenüber semi-rigid Kabeln gibt.
Handformbar (RG403) 50Ohm, 40GHz, 165°C, ø2.1mm, ohne Mantel 22511613 Sucoform handformbare Mikrowellenkabel haben ein zinngetränktes Kupfergeflecht als Außenleiter, was ihnen eine hervorragende Handverformbarkeit und einen deutlichen mechanischen Vorteil gegenüber semi-rigid Kabeln gibt.
Handformbar (RG403) 50Ohm, 40GHz, 85°C, ø3,2mm LSFH Mantel 22512147 Sucoform handformbare Mikrowellenkabel haben ein zinngetränktes Kupfergeflecht als Außenleiter, was ihnen eine hervorragende Handverformbarkeit und einen deutlichen mechanischen Vorteil gegenüber semi-rigid Kabeln gibt.
Flexible, 50 Ohm, 100 GHz, 165°C, ø1.74 mm, FEP jacket 85006318 Multiflex-Mikrowellenkabel ist die flexible Alternative zu semi-rigid Kabeln und wird überall dort eingesetzt, wo ein flexibles Mikrowellenkabel für kommerzielle und militärische Luftfahrtsysteme, Kommunikationssysteme, Mobilfunk-Basisstationen, Satelliten und Bodensysteme benötigt wird.
Semi-rigid, 50 Ohm, 20 GHz, 125°C, ø2.2 mm, Copper/Tin plated, MIL style 85196184 Das Semi-rigid Kabel ist insofern einzigartig, als es sich leicht in die gewünschte Form biegen lässt und auch nach dem Biegen seine Form beibehält, wodurch es sich ideal für die Verwendung mit automatischen Biegemaschinen und Handformwerkzeugen eignet.
Handformbar (RG403) 50Ohm, 40GHz, 85°C, ø3,2mm LSFH Mantel 22512147 Sucoform handformbare Mikrowellenkabel haben ein zinngetränktes Kupfergeflecht als Außenleiter, was ihnen eine hervorragende Handverformbarkeit und einen deutlichen mechanischen Vorteil gegenüber semi-rigid Kabeln gibt.
Handformbar (RG402) 50Ohm 33GHz, 85°C, ø4.47mm LSFH Mantel 84003502 Sucoform handformbare Mikrowellenkabel haben ein zinngetränktes Kupfergeflecht als Außenleiter, was ihnen eine hervorragende Handverformbarkeit und einen deutlichen mechanischen Vorteil gegenüber semi-rigid Kabeln gibt.
Semi-rigid, 50 Ohm, 62 GHz, 225°C, ø2.2 mm, Low-loss, Copper/Tin plated 84044068 Das Semi-rigid Kabel ist insofern einzigartig, als es sich leicht in die gewünschte Form biegen lässt und auch nach dem Biegen seine Form beibehält, wodurch es sich ideal für die Verwendung mit automatischen Biegemaschinen und Handformwerkzeugen eignet.
